在半导体、真空镀膜、精密电子等对洁净度要求高的行业,隐藏着一群 “隐形破坏者"—— 粒径小至纳米级、亚微米级的悬浮颗粒。它们肉眼不可见,却能悄悄导致产品良率下滑、设备故障频发,成为制约生产效率的关键瓶颈。

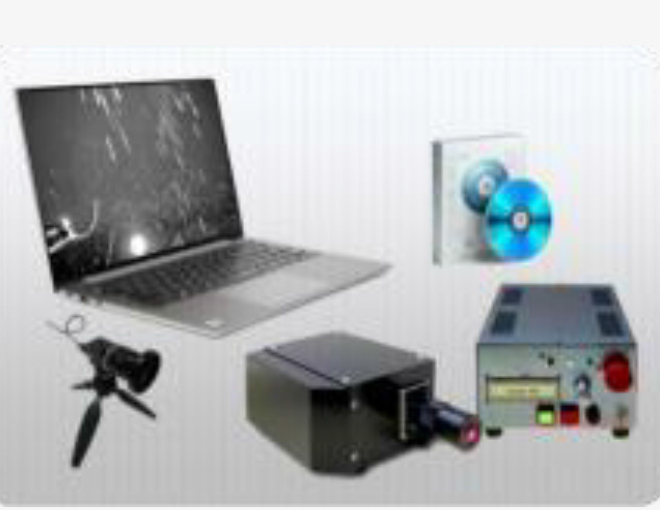

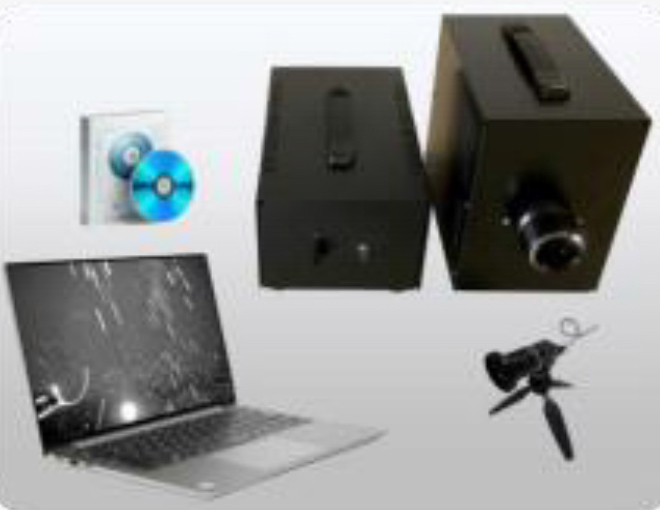

如何让这些 “隐形隐患" 无所遁形?北京欧屹科技有限公司给出了答案!其微粒子可视化系统(Particle Visualizer System),凭借前沿光学技术与智能图像处理能力,覆盖从纳米到粗大颗粒的全场景监测需求,让微小颗粒的动态轨迹清晰呈现,为高新制造筑牢品质防线!

· 无需激光,光源直接实现亚微米异物目视观察
· 图像处理技术补充不可见粒子图像
· 轻薄化设计,可嵌入设备内部不占空间

· 点光源设计,评估细颗粒 3D 运动行为
· 捕捉材料飞溅、计数器测不到的污染
· 附带滤光片,抑制发光干扰,适配气相沉积源拍摄

· 4 级激光器,实现 100 纳米级粒子可视化
· 高直线性 + 窄波长带,抑制杂散光、阻挡环境光
· 精准捕捉极小异物,无观测盲区

· 聚焦 LED 光,识别纤维、树脂、金属等粗大粒子
· 性价比高,引入成本更低
· 支持扩展光源,扩大可视化范围
· 500 万像素高清画质,50g 超小体积
· USB 供电无需外接电源
· 微距镜头 + 对焦确认功能,新手易上手
· 分图像处理、视频编辑、分析三大模块
· 无安装数量限制,支持无尘室拍摄 + 办公室分析
· 搭配 USB 许可证密钥,使用灵活
· 5 种处理模式,含 2 种亚微米专用模式
· 掩膜处理 + 电子变焦,小颗粒清晰可见
· 10 大计数功能,覆盖粒子数量、粒径分布、速度等
· 支持单个粒子 ID 识别与帧间跟踪
· 适配气溶胶环境,生成亮度区域评估表格
· 客户可自配电脑,规避携带安全问题
· 无需定期维护或校准,开箱即用
· 覆盖半导体、精密电子、真空镀膜、无尘室等场景
· 从源头把控污染,提升产品合格率
让微粒子可视化系统成为你的品质守护官,告别 “隐形污染",让每一个生产环节都清晰可控!
